摘要：

 UV-LED单个芯片面积小，便于灵活设计；但相应的是单个芯片的辐射功率也较低，在很多应用中难以满足高辐射功率密度的要求，这也是目前UV-LED在众多领域很难替代UV放电灯的重要原因之一。因此，随着UV-LED的发展，其封装和系统设计也成为关注的焦点。

　　德国

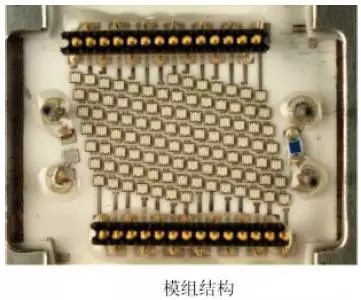

　　德国KIT的Schneider等提出了一种高功率密度的UV-LED模组，将98个395nm的LED芯片密集封装在陶瓷基板上，可以实现较高的辐射功率密度。最初98个LED芯片通过银胶封装在氧化铝陶瓷基板上，如图所示。单颗LED芯片输入电功率为1.65W，工作电流500mA，结温25℃，输出辐射功率为375mW。98个芯片串联，整个模组的最大输入功率为162W，封装面积为2.11cm2，热功率密度达到59.2W/cm2。

　　风冷条件下的特征测试结果显示，在输入功率120W、工作电流400mA状态下，模组发出的紫外波长为397nm，辐射功率密度为13.1W/cm2。而热学仿真结果表明，假如提高该模组的散热特性，辐射功率密度预计可以达到20.8W/cm2。为此，设计了一个表面微型散热器，如图所示。

　　该散热器基于层流条件下热传导的微通道较短的原理，众多短小的微通道相互并联，以提高热传导的面积，并采用水作为冷却液。采用塑料制成的该结构散热器的热通量达500W/cm2，采用铝或氧化铝陶瓷等热阻更低的材料时，该散热器的热通量预计能够达到800W/cm2，因此可以有效提高LED模组的散热性能。随后，采用厚膜印刷的铝基板来代替陶瓷基板，结果证实改良后的模组散热性能更好，最大辐照度可达到31.6W/cm2。

　　台湾

　　台湾中兴大学的Horng等人采用复合电镀工艺制备出掺杂金刚石的铜（Diamond-addedCopper，DAC）散热器并应用于UV-LED封装散热。激光闪光法测得DAC散热器的热扩散系数为0.7179cm2/s。实验结果表明，采用DAC散热器的UV-LED热阻仅为18.4K/W，低于纯铜的24.8K/W，其散热特性和光学性能都得到了改善。注入电流为350mA时，使用DAC散热器的UV-LED的表面温度为45.3℃，而相同条件下纯铜散热器的UV-LED表面温度为50.1℃，仅蓝宝石衬底的表面温度为62.5℃。该条件下，UV-LED的辐射输出功率和辐射效率分别增大至71.8mW和4.3%。

;    ...
